電気通信主任技術者 令和8年第1回 電気通信システム問7

問題

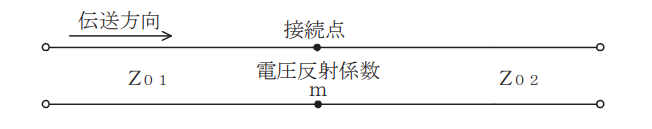

図に示すように、異なる特性インピーダンスZ₀₁、Z₀₂の線路を接続して信号を伝送したとき、その接続点における電圧反射係数をmとすると、電流反射係数は、(　　)で表される。

1. -m
2. 1-m
3. m
4. 1+m
5. 1/m

解答

1

解説

反射係数の公式より、Z₀=Z₀₁[Ω]、Z_L=Z₀₂[Ω]として、電圧反射係数Γは下記のように求められます。

$$\begin{eqnarray} \Gamma&=&\frac{Z_L-Z_0}{Z_L+Z_0}\\ &=&\frac{Z_{2}-Z_{1}}{Z_{1}+Z_{2}}\\ \end{eqnarray}$$

反射係数

異なる特性インピーダンスの伝送路同士を接続すると、反射波といって、信号の一部が戻ってきてしまい、電力損失が発生します。

入射波と反射波の電圧の割合を電圧反射係数または反射係数といい、下記式で表されます。

$$\begin{eqnarray} \Gamma=\frac{V_r}{V_i}=\frac{Z_L-Z_0}{Z_L+Z_0} \end{eqnarray}$$

V_iは入射波の電圧、V_rは反射波の電圧を表します。

Z_L＝Z₀となっている状態を整合といい、整合している時に反射波が0となり、反射係数も0となります。

同様に、入射波と反射波の電流の割合を電流反射係数といい、入射波の電流をI_i、反射波の電流I_rとすると、電流反射係数Γ_iは下記のように表されます。

$$\begin{eqnarray} \Gamma _i=\frac{I_r}{I_i}=-\Gamma \end{eqnarray}$$
