一陸特 令和7年10月 無線工学(B)問3

問題

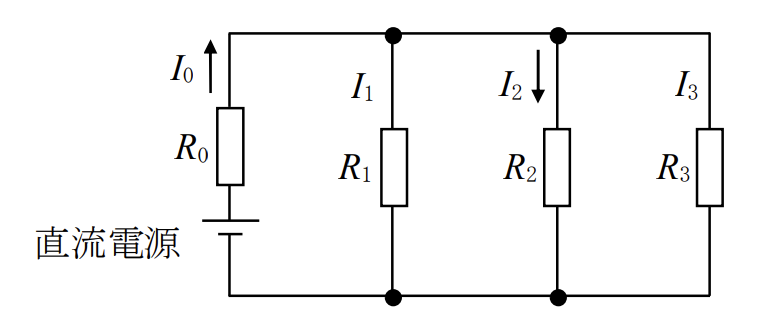

図に示す回路において、抵抗R₀ [Ω]に流れる電流I₀が1.5 [A]、抵抗R₂に流れる電流I₂が0.3 [A]であった。このときR₂の値として、正しいものを下の番号から選べ。ただし、抵抗R₁及びR₃をそれぞれ80 [Ω]及び20 [Ω]とする。

1. 32[Ω]
2. 50[Ω]
3. 64[Ω]
4. 72[Ω]
5. 96[Ω]

解答

3

解説

分流の法則より、以下が成り立ちます。

$$\begin{eqnarray} I_0&=&I_1+0.3+I_3=1.5 \end{eqnarray}$$

また、並列接続の抵抗に加わる電圧は等しいので、以下も成り立ちます。

$$\begin{eqnarray} R_1I_1=R_2I_2=R_3I_3\\ 80I_1=0.3R_2=20I_3 \end{eqnarray}$$

この式をI₁とI₃について解きます。

$$\begin{eqnarray} I_1&=&\frac{0.3}{80}R_2\\ I_3&=&\frac{0.3}{20}R_2 \end{eqnarray}$$

これを最初の式に代入します。

$$\begin{eqnarray} I_1+0.3+I_3&=&1.5\\ \frac{0.3}{80}R_2+0.3+\frac{0.3}{20}R_2&=&1.5\\ 0.3R_2+24+1.2R_2&=&120\\ 1.5R_2&=&96\\ 3R_2&=&192\\ R_2&=&64 \end{eqnarray}$$
